Novaphit 400

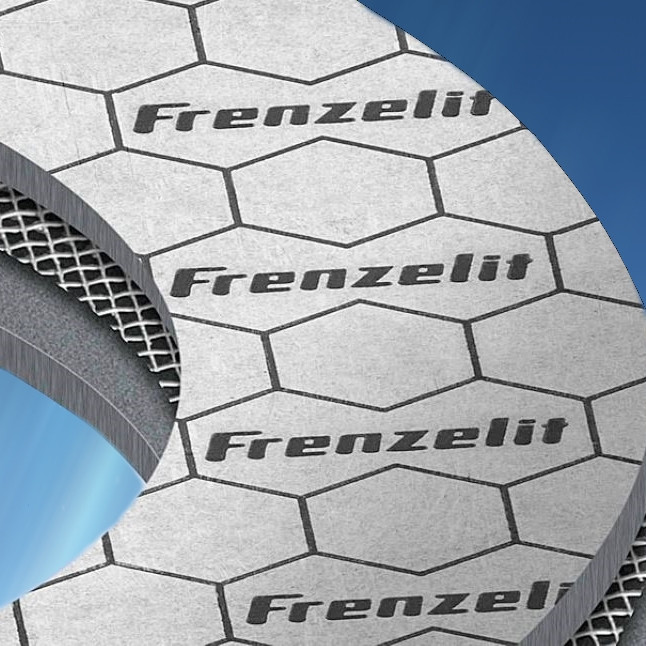

novaphit® 400 — це прокладковий лист, виготовлений із високоякісного терморозширеного графіту, армований кислотостійким шаром із неіржавкої сталі (No матеріалу: 1.4404/AISI 316 L).

Перевага комбінації графіту й армувального шару з неіржавкої сталі полягає в його економності. Водночас вирізняється вищою надійністю, порівнюючи з неармованими графітовими прокладками або прокладками, армованими перфорованою жерстю.

Важливою перевагою Novaphit® 400 є надзвичайно просте та легке оброблення, не властиве для графітових матеріалів.

Особливості матеріалу Novaphit® 400



• Може бути виготовлена філігранна геометрія прокладки
• Дуже просте оброблення всіма стандартними видами             оброблення:
• (штампування, щільне різання, нарізання на роликових верстатах типу УВП2, або різання ножем)
• Легкість у користуванні, на відміну від неармованих
• графітових прокладок
• Ущільнення за температур до 550 °C
• Нечутливість до змінних навантажень
• Висока адаптованість до нерівності фланця
• Висока гнучкість за несприятливих ущільнювальних          поверхностях
• Практично немає властивостей гарячої повзучості

     Сфери застосування

• Немає небезпеки пошкодження поверхні через витичну коронку перфорованої жерсті

• Немає розшарування під час оброблення, навіть у разі складних геометрій прокладки

Інструкція з монтажу

• Очистьте> ущільнювальні  поверхні та видаліть сліди старих прокладок, не пошкодивши водночас дзеркало фланця
• Перевірте поверхні фланця на паралельність і нерівності; внесіть корективи, якщо необхідно.
• Перед встановленням перевірте прокладки на наявність тріщин, поверхневих пошкоджень і точність розмірів.
• Не використовуйте жодних герметиків! Встановлюйте прокладки сухими без мастил!
• Перевіряйте стан болтів перед їх встановленням і використовуйте нові болти, якщо необхідно.
• Затягуйте болти послідовно й обережно вручну. (Важливо: ніколи не затягуйте перший болт занадто сильно!).
• Затягніть болти відповідним інструментом. Замініть заданий крутний момент по діагоналі в кілька етапів.
