Тканинний компенсатор

Газонепорникні елементи системи трубопроводів

Тканинні компенсатори - термостійкі газонепорникні елементи системи трубопроводів, що забезпечують компенсацію теплових і механічних переміщень а також вібрацій, що виникають в результаті роботи обладнання.

Матеріали, з яких виготовлений тканинний компенсатор мають відповідати температурним параметрам, бути достатня хімічно і механічно стікими і найголовніше забезпечуваті 100% газонепроникність. Це досягається за рахунок використання спеціальних компенсаторних тканин з полімерним покриттям.

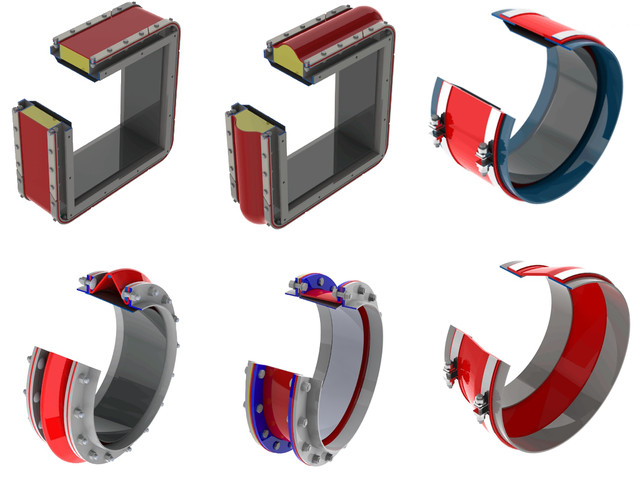

Найпоширеніші конструкції тканинних компенсаторів

В залежності від потреб замовника, тканинний компенсатор поставляється в комплекті з металевою частиною, або лише тканинна частина окремо.

Складові частини тканинного компенсатора:

• тканинна частина
• фланці (приварюються до трубопроводу)
• прижимні планки
• відбійник потоку (можливе встановлення у деяких випадках)
• болтове кріплення

Віді зміщень, що компенсують тканинні компеснатори

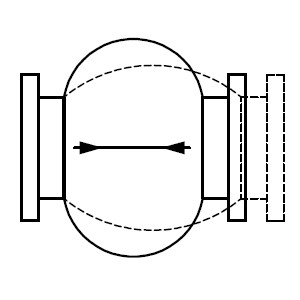

Осьове стиснення

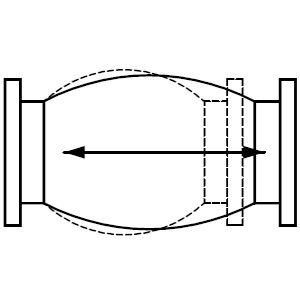

Осьове видовження

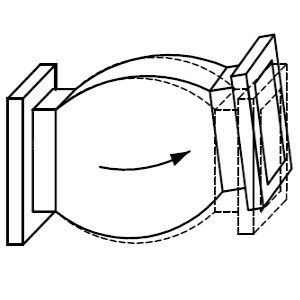

Кутове зміщення





Поперечний зсув

Тканинні компенсатори поставляються замкненими, готовими до монтажу. Можлива поставка з отворами у фланцевій частині, або виготовлення отворів під час монтажу.

Тканинні компенсатори виготовляються за ТУ У 13.9-35140190.001-2017

У разі, якщо монтаж замкненого компенсатора неможливий, тканинна частина поставляється з розімкненою краями, підготовленими для стиковки. У цьому випадку, комплект поставки включає в себе комплект для стиковки (голки, нитки, клеї, детальну інструкцію тощо). Можливий виїзд спеціаліста на шеф-монтаж.
