Термостійкі технічні тканини з скловолокна – сучасна альтернатива асботканям ГОСТ 6102-78

Термостійкі технічні тканини з скловолокна – сучасна альтернатива асботканям ГОСТ 6102-78
У статті описана область застосування технічних термостійких тканин, розглянуто питання пошуку повноцінної заміни асбестосодержащим технічним термостійким тканин.

06.06.18

Ще в 1907 році в Англії доктор Мюррей вперше виявив випадок легеневого захворювання - азбестозу в робітника, що контактує з азбестом. Після цього до асбесту було привернуто увагу медичної науки і, починаючи з 30-х років, у пресі все ширше публікуються матеріали, присвячені впливу азбестовмісного пилу на організм людини.

У 1978 році Національний інститут Раку, Національний Інститут наук про довкілля США опублікували інформацію, згідно з якою «професійна експозиція до асбесту призведе до більш ніж 2 мільйонів передчасних смертей від злоякісних захворювань у найближчі 3 десятиліття».



Починаючи з 70 років минулого століття заборона на азбест був введений у багатьох розвинених країнах світу.

Незважаючи на це, а також на низку недоліків, якими володіють азбестовмісні матеріали, до цього часу основними теплоізоляційними матеріалами, які застосовуються в нашій країні, є матеріали, що містять азбест.



Заборону азбесту в багатьох країнах світу викликав появу нових термостійких матеріалів на базі скловолокна.



У зв'язку з цим, інтерес представляє питання пошуку повноцінної заміни асбестосодержащим технічним термостійким тканин.



Основна область застосування технічних термостійких тканин:

  • в якості термостійкого теплоізоляційного матеріалу при високих температурах при виготовленні промислового обладнання
  • захист від розплавленого металу і надлишкового тепла
  • для пошиття захисного одягу для металургів
  • при виготовленні термостійких і димозахисних штор
  • ковдри, штори для захисту від полум'я і іскор при виконанні зварювальних робіт.
  • застосовуються як матеріал для термостійких гнучких вставок



Використовувані в даний час асботкани згідно ГОСТ 6102-78, рекомендується застосовувати при температурі до 450-500 0С. Однак, навіть при цих температурах довготривала їх експлуатація вельми проблематична.

В сучасній промисловості мають місце більш високі температури, тому потрібно застосування сучасних термостійких матеріалів.

Один з провідних виробників термостійких тканин, фірма «Frenzelit», пропонує для цих цілей цілу гаму термостійких теплоізоляційних матеріалів температурою застосування від 5000С до 10500С, які за своїми фізико-хімічними властивостями перевершують тканини, виготовлені на основі азбесту.

В якості прикладу можна розглянути порівняння асботкани і безазбестових термостійких матеріалів, на базі очищеного скловолокна, виробництва фірми “Frenzelit»



В таблиці 1 наведені деякі фізико-хімічні характеристики асботкани АСТ -1 і сучасних тканин на базі скловолокна (товщина 1,8 мм)



Таблиця 1. Порівняння характеристик асботканей і склотканини



Найменування
характеристики

АСТ-1

ГОСТ 6102-78

isoGLAS 550

isoTHERM 800

isoTHERM 1000

Наявність шкідливих речовин

  +

 -

-

-

Температура застосування, максимальна, 0С

 450-500

550

800

1050

Коефіцієнт теплопровідності, Вт/м*K при температурі 300 0З

 0,19

0,13

0,09

0,092

Міцність на розрив, Н
По основі
По качок


1000
400


1300
900


3000
2000


3200
2000

Маса 1 м2 при товщині 1,8 мм, г

1050

1050

1150

1180

Втрата маси при проколюванні, %

 27,0

7,0

7,0

5,0

Наявність горючих речовин, %

 13,5



Як видно з таблиці, властивості стеклотканей за всіма контрольованими параметрами перевершують традиційно застосовуються асботкани.

  • Більш висока механічна міцність забезпечує тривалий термін роботи обладнання.
  • Обмеження температури застосування асботканей 500 0С в умовах сучасних технологій і застосування більш високих температур, не дозволяє забезпечити гарантовані параметри технологічного процесу.
  • Застосування тканин Iso Glas 550, Iso Therm 800, Iso Therm S дозволяє збільшити міжремонтний цикл і забезпечити стабільність технологічних процесів.



Характеристика основних термостійких тканин.

ISOGLAS 550
ISO GLASS 550

Основний матеріал всіх isoGLAS тканин – нитка скловолокна типу-Тобто Володіє великим терміном зберігання і чудовим властивістю ізоляції, продукція м'яка і гнучка, не викликає подразнення шкіри і не шкодить здоров'ю людей.

Технічна характеристика:

  • межа застосування - 450 З, короткочасно до 550 З
  • діаметр волокон від 6 до 10 мікрон
  • негорючий матеріал
  • втрати при горінні <1,5%
  • стійкий по відношенню до масел, жирів,
  • розчинників і органічним кислотам,

не містить токсичних елементів і важких металів

Абсолютно нешкідливий для здоров'я


ISOTHERM 800
ISO THERM 800

Завдяки спеціальній хімічній обробці скловолоконні нитки володіють високою стійкістю до високих температур і характеризуються характерним зеленим кольором основного матеріалу isoTHERM800. Великий термін зберігання ,гнучкість і відмінні ізоляційні характеристики досягнуті особливим методом плетіння. При поводженні з матеріалом не спостерігаються подразнення шкіри, немає ризику для здоров'я.

Технічна характеристика:

  • межа застосування - 700 С
  • короткочасно до 800 С
  • діаметр волокон від 6 до 10микрон
  • негорючий матеріал
  • втрати при горінні <3%
  • стійкий до масел, жирів, розчинників і органічним кислотам,

не містить токсичних елементів і важких металів Абсолютно нешкідливий для здоров'я.


isoTHERM 1000
ISO THERM S

Основний матеріал отриманий новим методом хімічної обробки. Компоненти з низькою температурою плавлення були видалені і стійкість по відношенню до температур відповідно підвищена. Зовнішні характеристики для цієї продукції - світло-блакитний колір, яскраво виражене плетіння. Абсолютно нешкідливий для здоров'я.

Технічна характеристика:

  • межа застосування - 1000 З
  • короткочасно до 1050 З
  • діаметр волокон 6 мікрон
  • негорючий матеріал
  • втрата при горінні <3%
  • стійкий до кислот і лугів, за винятком фосфорної кислоти, і до окремим концентрованих розчинів лугів.

не містить токсичних елементів і важких металів.

Абсолютно нешкідливий для здоров'я.

Низький коефіцієнт теплопровідності забезпечує більш низьку температуру поверхні обладнання, при одній і теж товщині теплоізоляційного шару.

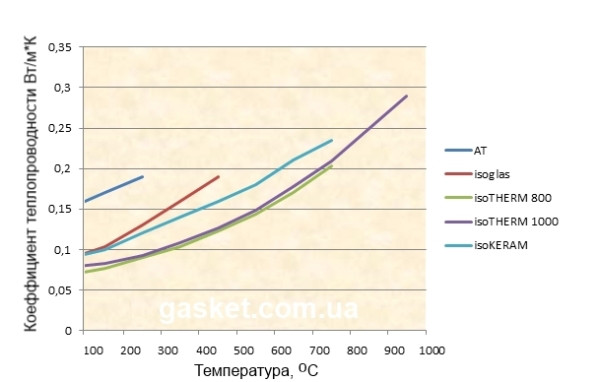

На малюнку 1 Наведено графіки коефіцієнтів теплопровідності для різних температурних діапазонів.

Рис. 1. Графіки коефіцієнтів теплопровідності для різних температурних діапазонів



Безасбестові тканини характеризуються:

  • високою міцністю
  • низьким коефіцієнтом теплопровідності
  • відсутністю токсичних і горючих компонентів
  • гарну хімічну стійкість рН 3 - 9
  • не схильні до гниття



Матеріали мають цілий ряд європейських сертифікатів, у тому числі і випробування на вогнестійкість.

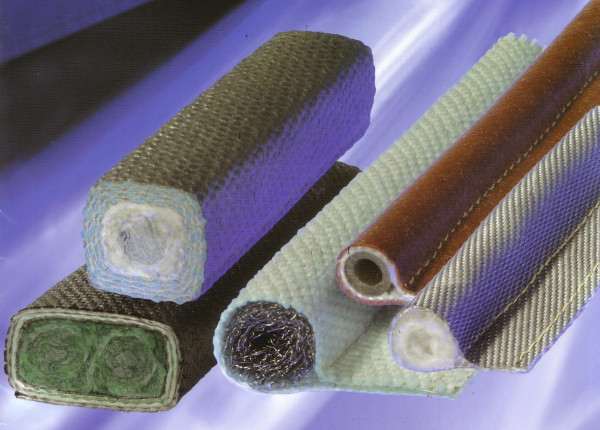

Особливий інтерес і широку область застосування представляють різні вироби з склотканини , а саме термостійкі стрічки, шнури, обплетення, ковдри, пузырчатое ущільнення.



На рисунку 2 наведено основі види ущільнювальних елементів.

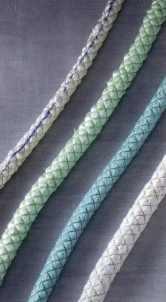

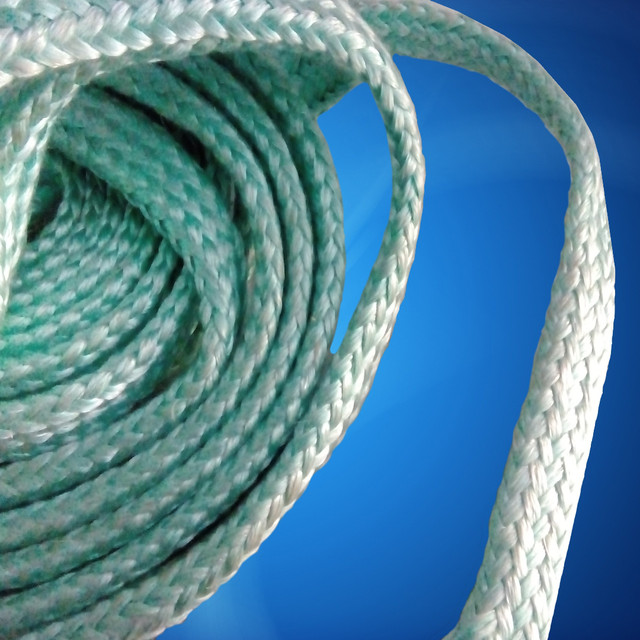

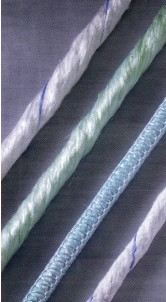

Ущільнювальні шнури армованіТермостійкі стрічкиУщільнювальні термостійкі шнури



Рис. 2. Основі види ущільнювальних елементів.



Таблиця 3. Область застосування ущільнювальних елементів.



Котлобудування

Промисловість

Енергетика

Ущільнення котлів і печей:

-Вікна
-Лази
-Труби
-Люки
-Шибери і пр

Ущільнення для чорної металургії:

- ковші, виливниці
- машини безперервного лиття заготовок (МБЛЗ)
- арматура печей
- мульди
- фурми дуття
- завалочная машина
- телескопічні фурми
- арматура
- лючки, льотки і лази печей

Штовхачі гідроциліндрів
Ізоляція шлангів і кабелів

Ущільнення в алюмінієвій промисловості:

- тигелі
- кришки плавильних печей
- зливні шкарпетки
- річка розливного ковша

Транспортні валки в скляної промисловості

-Ізоляція труб і газоходів
-Захисту електрокабелів
-Ущільнення люків і лазів





Пухирчасті ущільнення
Типи пухирчастих ущільнень
Основне призначення пухирчастого ущільнення, це ущільнення дверей термопечей, які в процесі експлуатації неодноразово відкриваються і закриваються. Ущільнення мають стрічку для кріплення, що забезпечує їх тривалу експлуатацію.
Термостійкий рукав
Термостійкий захисний рукав

Плетені захисні рукави застосовуються для захисту від впливу високих температур електричних кабелів, шлангів та інших елементів конструкцій у місцях близькості з джерелами тепла. Товщина стінки 3-6 мм в залежності від діаметру рукава і низький коефіцієнт теплопровідності забезпечує високий рівень захисту від перегріву.
