Складові прокладки з сегментів

Складові прокладки з сегментів

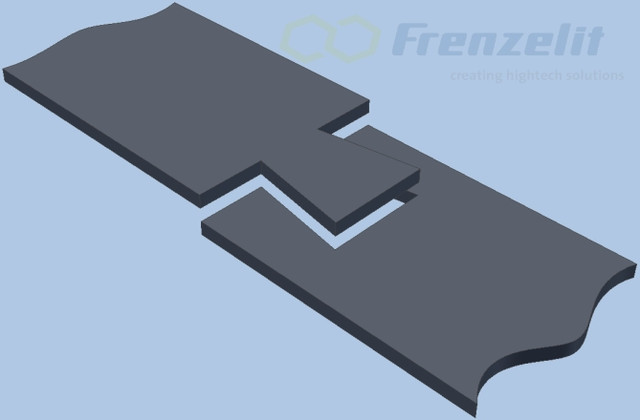

З'єднання «ластів'ячин хвіст» або з'єднання «під укіс»



На практиці були затверджені два різних методи. У разі з'єднання "ластів'ячин хвіст" фланцева прокладка складається з окремих сегментів, з'єднаних замком. Такий тип з'єднання можна виготовляти на місці, що простіше з точки зору упаковки та логістики, особливо у випадку дуже великих прокладок. У разі з'єднання «під укіс» окремі сегменти склеюються, щоб отримати потрібний розмір прокладки.

Як правило, обидва методи можуть використовуватися для будь-якого типу прокладного матеріалу. Однак, при з'єднанні «ластів'ячин хвіст» ми рекомендуємо використовувати novamica®, novaphit® і novaflon® як найбільш підходящі, тоді як для novapress® і novaform® можна без проблем стикувати «під укіс». Кожне місце з'єднання є слабким місцем, якщо не виконується точно. З'єднання ластів'ячиного хвоста можуть бути виготовлені кількома способами, включаючи цифрові плоттери, фрези з ЧПУ, водоструминні системи або сталеві штампування. Сегменти «мама-тато» з'єднання «ластівчин хвіст» повинні щільно прилягати, тому слід дотримуватися допуски, зазначені на кресленні. Розміри сегментів прокладки залежать від матеріалу і виробничого процесу. Сегменти укладаються плавно, щілини і надломи не допускаються.

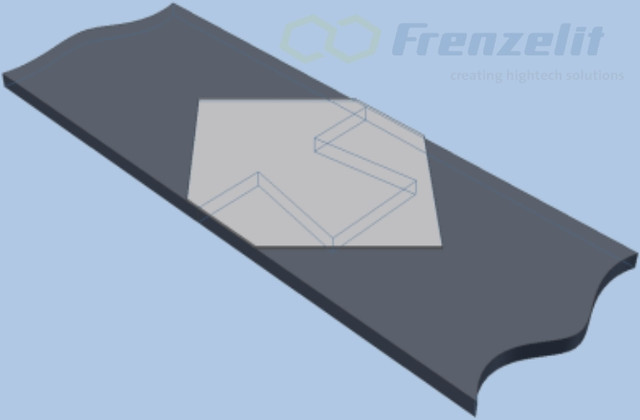

У випадку, якщо не можна уникнути невеликого зазору, у разі прокладок novaphit®, необхідно нанести графітову прокладку товщиною 0,25 мм на один бік позиції з'єднання. Накладка повинна мати форму ромба. Матеріал novaphit® M товщиною 0,25 мм доступний на Frenzelit.



Місце з'єднання слід розташовувати якомога ближче до болта, таким чином на нього буде чинитися максимальний поверхневий тиск!

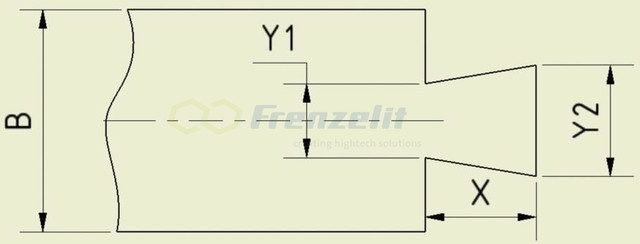

Розміри з'єднання "ластівчин хвіст"

B X Y1 Y2
20 10 6 9
21 10 7 10
22 11 7 10
23 11 7 10
24 12 8 12
25 12 8 12
26 13 8 12
27 13 9 13
28 14 9 13
29 14 9 13
30 15 10 15
31 15 10 15
32 16 10 15
33 16 11 16
34 17 11 16
35 17 11 16
36 18 12 18
37 18 12 18
38 19 12 18
39 19 13 19
40 20 13 19



Дані таблиці вважати орієнтовними. Інші розміри або відповідна геометрія можуть бути використані.

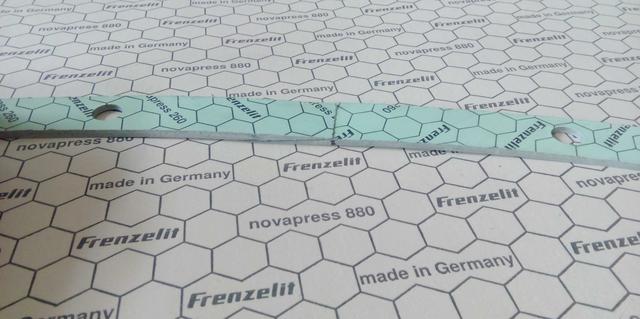

Поставка прокладок в сегментах або в зборі.

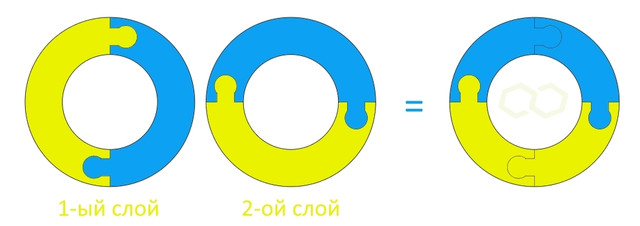

У відповідності з вимогами замовника фланцеві прокладки можуть поставлятися в окремих сегментах або в готовому вигляді. Для останнього ми рекомендуємо використовувати клей, що не містить хлору, щоб об'єднати два шари більш тонкої прокладки (наприклад, два шари по 1,5, таким чином отримавши прокладку товщиною 3,0 мм). Змістивши стики відносно один одного (правильний приклад, як показано нижче), ми отримаємо виріб що не поступається по своїй надійності цілісній прокладці.

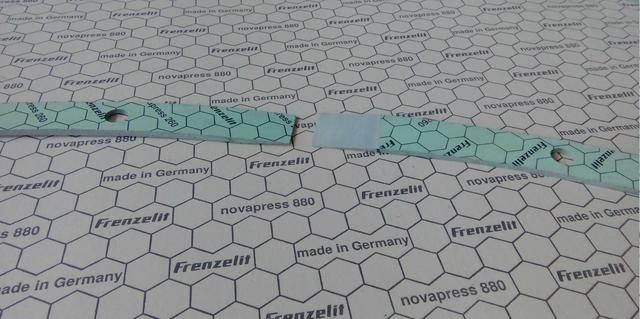

З'єднання фланцевих прокладок "під укіс"

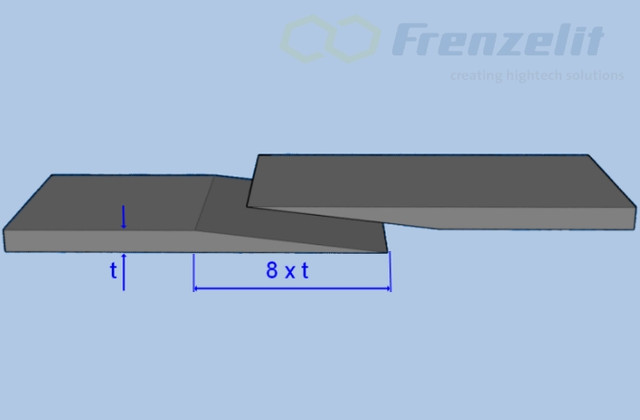

У разі з'єднання "під укіс" з'єднувальні сегменти необхідно шліфувати в поперечному напрямку. Довжина скосу повинна бути принаймні в 8 разів більше товщини прокладки. В ідеалі це повинно бути зроблено не вручну, а за допомогою відповідного професійного пристрою або інструменту. Сегменти з'єднання повинні бути склеєні. Необхідно звести до мінімуму товщину клейової плівки, переважно використовуючи аерозольний клей (наприклад, Tesa 60021).

Будь-яке збільшення товщини матеріалу в місці стику має бути зменшено шляхом шліфування до необхідної первинної товщини.



У Вас виникли питання по Вашій застосування прокладок або прокладкових матеріалів?

Зверніться до наших інженерам info@gasket.com.ua
